M760D

STARVIS dubbele camera
Installatiehandleiding afneembare dash cam voor GPS Rider


Wat u moet weten voordat u de installatie uitvoert:

  1. De volgende installatiehandleiding is uitsluitend ter referentie vanwege de verschillende merken, modellen en persoonlijke gebruiksgewoonten; we raden een uitgebreid gesprek met de automonteur aan voordat de installatie wordt uitgevoerd.
  2. Sluit voor de installatie de stroomkringen van alle componenten aan (waaronder voor- en achtercamera, hoofdapparaat, multifunctionele GPS-bedieningskast en 12 V-stroomkabel); sluit eerst de 12 V-kabel aan op de accu of zekering en bevestig dat elke component probleemloos kan worden ingeschakeld; verberg vervolgens de kabels en voer de installatie uit.
  3. De invoer van de stroomkabel M760D is 12 V/2 A; controleer of de geleverde spanning en stroom van het voertuig de belasting kunnen dragen om te voorkomen dat de zekering van de motorfiets doorbrandt als gevolg van overbelasting. Sommige voertuigmodellen beschikken over een gereserveerde back-upvoeding; gebruik vóór installatie een multimeter om te controleren of de connector voor de back-upvoeding kan worden gebruikt.
  4. Nadat de stroom van de motorfiets is ingeschakeld, duurt het ongeveer 10 tot 12 seconden voordat de stroom aan de dash cam wordt geleverd en deze inschakelt; op dat moment knippert een blauw licht op de multifunctionele GPS-bedieningskast. * Als een rood licht knippert, betekent dit dat er iets fout is. Controleer het kabelsegment om te zien of dit goed en strak is aangesloten.
  5. Voordat u de dash cam definitief installeert, moet u controleren of de BMW-connector van elk kabelsegment goed is vastgezet en is gewikkeld in een thermische omhulling of waterdicht tape om krassen van interne voorwerpen of het genereren van vreemde geluiden door het trillen van de motorfiets te beperken.
  6. Neem voor installatie op de elektrische Gogoro-scooter contact op met een monteur van Gogoro om te bevestigen dat de laadpoort 12 V/2 A kan leveren.

Voorgestelde installatielocatie voor elk accessoire


Responsive image

1 Hoofdapparaat 1 Referentie-installatielocatie

Card image cap

Installeer het hoofdapparaat niet op locaties met hogere temperaturen zoals naast de motor of onderin het opbergvak, of waar hij door een regenafscherming wordt afgedekt; aanbevolen wordt tevens om hem met de gesp op de zijkant te bevestigen.

Card image cap

Als het hoofdapparaat blootgesteld is (er kan regen op vallen), draai dan de anti-demontageschroeven van de geheugenkaart aan.

Card image cap

Verberg de voorkant (de kant met het logo) van het hoofdapparaat niet onder metalen voorwerpen om een slechte WIFI-ontvangst te voorkomen.

Voorbeeld 1

Scooter

Responsive image

A.

Om het hoofdapparaat op het voorste opbergvak te monteren, kunt u de camera's voor en achter verwisselen voor installatie.

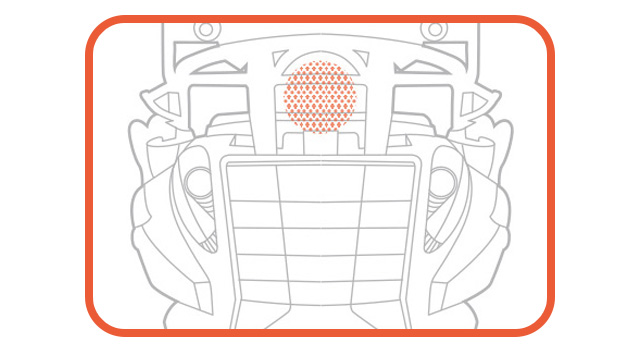

B.

Het hoofdapparaat kan op de zijkant van het opbergvak onder de zitting worden gemonteerd, maar dek hem niet af met een regenjas wat een slechte ontvangst veroorzaakt.
Bevestig hem niet op locaties in de buurt van de onderkant waar warmte wordt afgegeven (de motor en de accu bevinden zich meestal onder het opbergvak).

Generic placeholder image

Voorbeeld 2

Tweepersoons motorfiets

Responsive image

A.

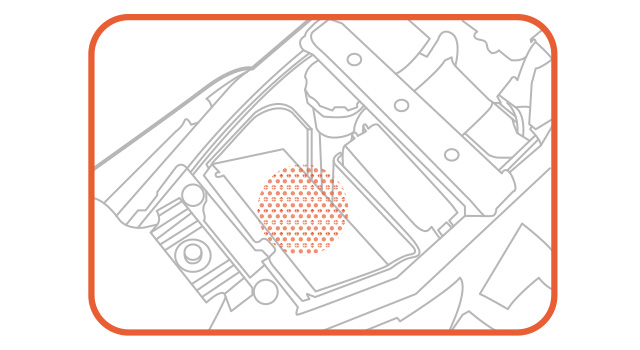

U kunt het hoofdapparaat in het gereedschapsvak installeren.

Generic placeholder image

1 Multifunctionele GPS-bedieningskast 1 Referentie-installatielocatie

Aanbevolen wordt om de multifunctionele GPS-bedieningskast op het stuur te monteren; afhankelijk van de gebruiker kan hij links of rechts worden gemonteerd,maar de kant met de knoppen moet naar boven zijn gericht om verstoring in de GPS-ontvangst te voorkomen.

Responsive image

1 Camera’s voor en achter 1 Referentie-installatielocatie

Card image cap

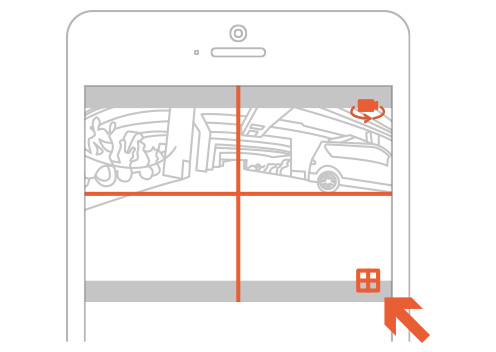

Gebruik ter bevestiging van de positie van de camera’s voor en achter de functie "Live View” van de mobiele MiVue Pro-app en druk op het pictogram "田” om de kalibratielijnen zichtbaar te maken ter bevestiging van de positie (het frame kan omhoog en omlaag worden gedraaid, en de camera kan 360 graden draaien). Verwijder vervolgens het plakband om de camera op de carrosserie van het voertuig te bevestigen.
* Om te voorkomen dat de verbinding wordt verzwakt zodat de camera er af valt, moet u het plakband niet meerdere malen lostrekken en weer bevestigen.

Card image cap

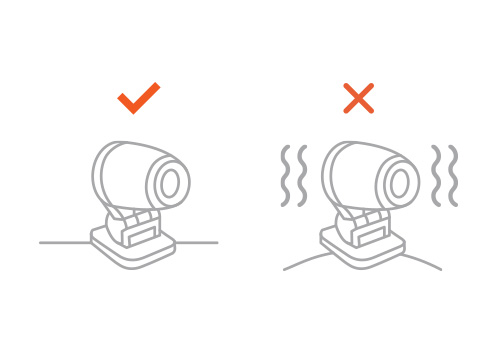

Installeer de camera's niet op locaties die gemakkelijk trillen; daardoor zullen de opnames niet zoveel trillen (schermafwijking of verbogen telefoonmasten) en is de videokwaliteit beter.

Card image cap

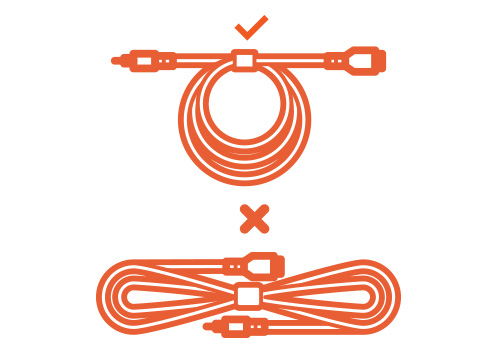

Camera's moeten worden aangesloten met signaalverlengkabels; buig de signaalkabel bij het opbergen van het teveel aan kabel.

Card image cap

Motorfietsen hebben een tweezijdig symmetrisch ontwerp, cams moeten worden geïnstalleerd op metalen of centrale locaties op de achterkant met zoveel mogelijk een harde structuur om trillingen te beperken en om te voorkomen dat de beeldkwaliteit wordt beïnvloed als gevolg van schudden tijdens het rijden.

Card image cap

Druk voor installatie de buitenste behuizing van de motorfiets met uw handen in en vermijd installatie op zachte en flexibele structuren om trillingen te beperken.

Card image cap

Houd voor installatie rekening met de oliedruk (voorvork) van de slaglengte om te voorkomen dat het uitrekken en samentrekken van schokbrekers de camera te ver laat uitsteken als gevolg van een noodrem of grote kuilen in de weg.

Card image cap

De camerabasis moet zo strak mogelijk bevestigd zijn, en soepel op de installatieframes of motorbehuizing zitten.

Voorgestelde installatielocatie voor verschillende modellen motorfietsen


American roadster (model in dit voorbeeld Harley-FLHRC)

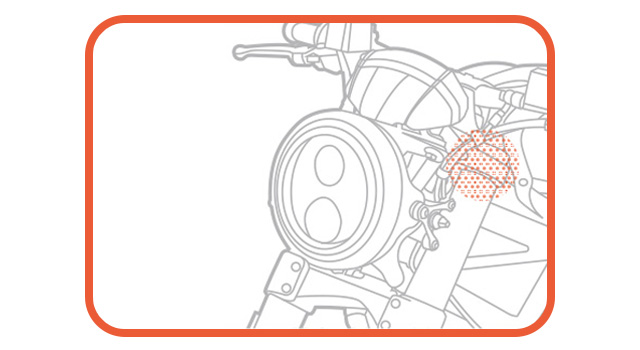

Monteer de voorcamera op de metalen ruggengraat en de achtercamera zo strak mogelijk op de carrosserie van de motorfiets.

Responsive image

A.

Generic placeholder image

B.

Generic placeholder image

Japanse/Europese roadster (model in dit voorbeeld DUCATI-S4RS)

Aanbevolen wordt om de voorcamera op de metalen ruggengraat te monteren en de achtercamera op het platform achterop de motorfiets.

Responsive image

A.

Generic placeholder image

B.

Generic placeholder image

Japanse sportmotor (model in dit voorbeeld HONDA CBR-1000RR)

Installeer de voorcamera dicht bij de oliedrukvork en niet in het midden, de achtercamera kan op het platform achterop de motor komen.

Responsive image

A.

Generic placeholder image

B.

Generic placeholder image

Motorfiets (model in dit voorbeeld SYM-RV270)

Installeer de voorcamera dicht bij de oliedrukvork en niet in het midden, de achtercamera kan op het platform achterop de motor komen.

Responsive image

A.

Generic placeholder image

B.

Generic placeholder image

Scooter (model in dit voorbeeld SUZUKI-NEX)

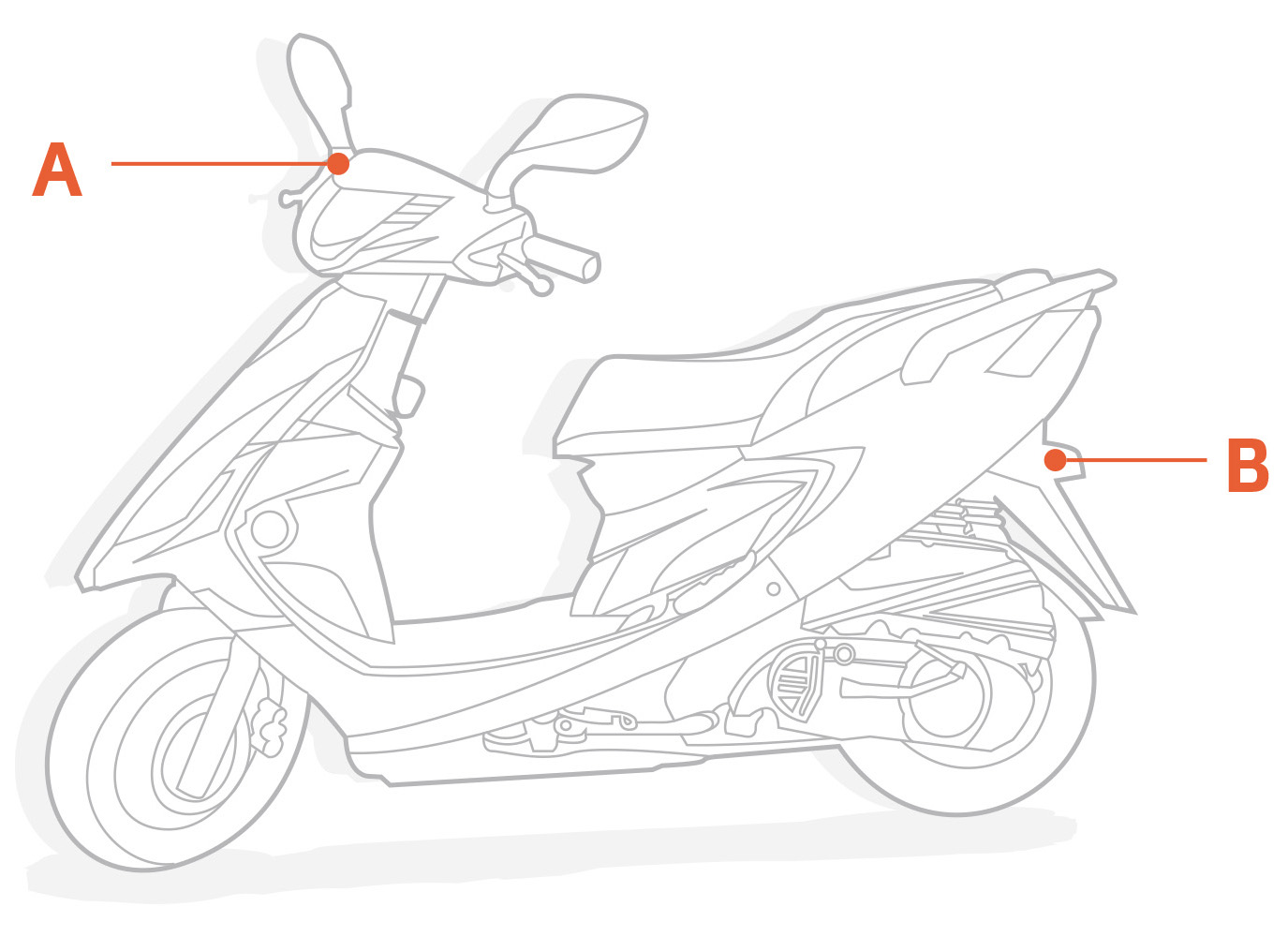

Installeer de voorcamera op het stuurplatform; de achtercamera kan op het platform achterop de scooter komen.

Responsive image

A.

Generic placeholder image

B.

Generic placeholder image
