M760D

星光夜視雙鏡頭
分離式GPS機車行車記錄器 安裝位置指南


機車行車紀錄器安裝前須知

  1. 因品牌、車型及個人使用習慣略有不同,以下安裝指南僅供參考,建議與車行技師充分討論再進行安裝。
  2. 正式安裝前,請將所有部件的線路串接(包含前後鏡頭、主機、GPS多功能控制器、12V電源線),12V電源線請先接上電瓶或保險絲,確認各部件功能可成功開啟後,再進行藏線安裝。
  3. M760D電源線輸入為12V/2A,安裝前請確認車輛線路電壓及電流是否可負載,避免機車保險絲過載熔斷。部分車款有預留備用電源,安裝前請使用三用電錶確認備用電源接口是否可以使用。
  4. 開啟機車電源,需等待10-12秒後行車記錄器方能過電開啟,此時GPS多功能控制器會有藍燈閃爍。*若有紅燈閃爍則為異常,需檢查線段是否確實緊鎖連接。
  5. 正式安裝行車記錄器時,需確認各線段寶馬頭連接處確實鎖緊,並可用熱縮套管或防水膠帶仔細纏繞,減少使用時因機車震動刮損內部物件、或產生異音。
  6. 如為電動機車使用者,購買M760D前請先向電動機車原廠或授權服務門市確認是否可執行安裝,以免影響保固權益。安裝折價券配合之機車行,不提供電動機車安裝M760D之服務。
  7. 或可參考:Mio 機車行車記錄器 優質安裝服務

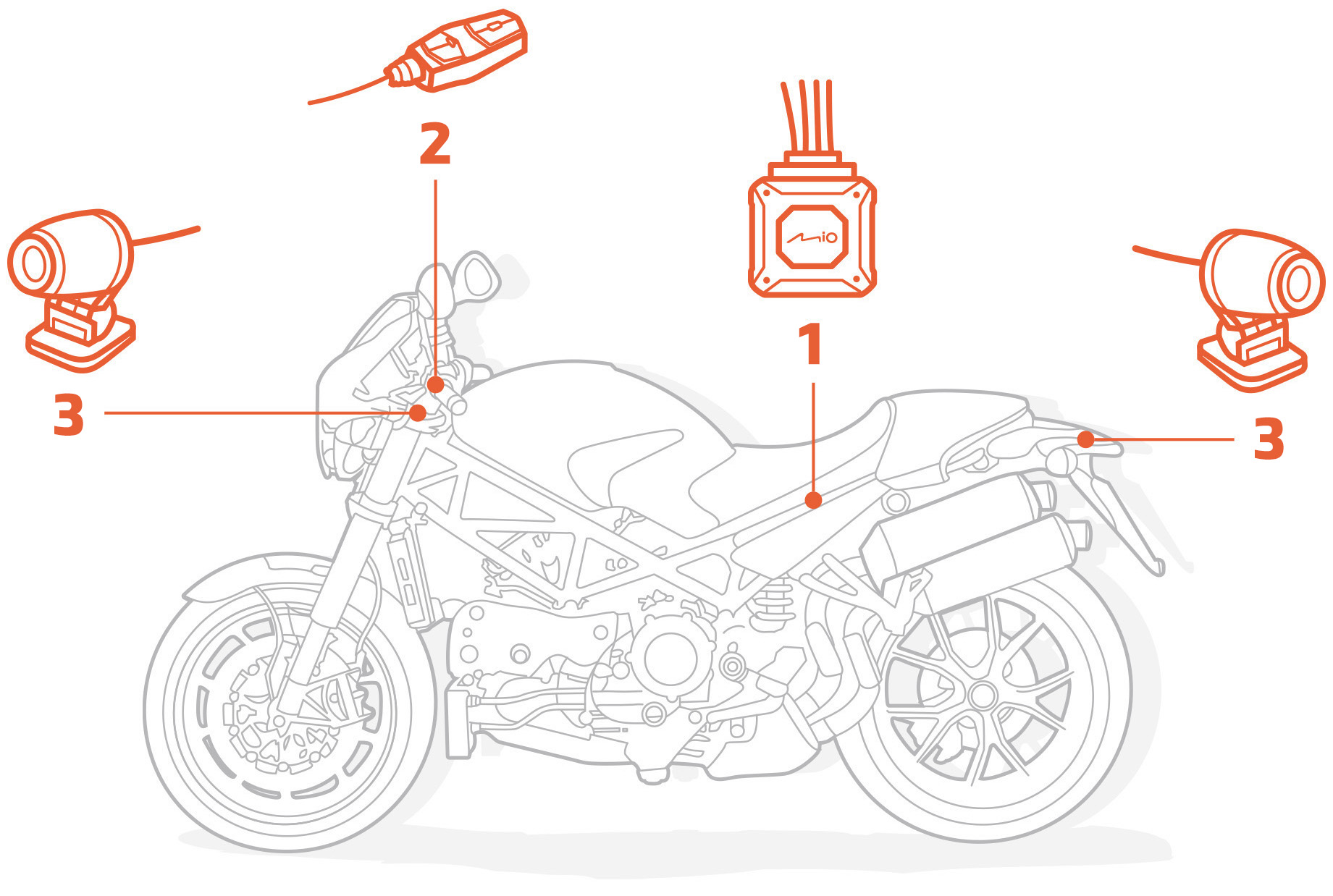

機車行車紀錄器各配件安裝位置建議


Responsive image

1 1. 主機 1 參考安裝位置

Card image cap

主機應避免安裝在較高溫位置,例如引擎旁、置物箱底部或被雨衣覆蓋,並建議用子母扣固定在側面。

Card image cap

如果主機外露(會淋雨),務必鎖緊記憶卡的防拆螺絲。

Card image cap

主機正面(有logo那面)應避免藏在金屬件底下,避免WIFI收訊不良。

範例1

綿羊款式機車

Responsive image

A.

若欲將主機安裝於前置物箱,則鏡頭可前後對調安裝。

B.

主機可安裝於坐墊下置物箱側面,並避免雨衣悶住導致散熱不佳。盡量避免緊貼底部熱源散發處(置物箱底部通常為引擎、電瓶安裝位置)。

Generic placeholder image

範例2

跨騎式多功能機車

Responsive image

A.

主機可安裝於工具包空間

Generic placeholder image

1 2. GPS多功能控制器 1 參考安裝位置

GPS多功能控制器可依使用者習慣,安裝於手把、儀錶板周圍或汽缸附近,唯按鍵面需朝上,避免影響GPS收訊
*此部件內建麥克風,為避免風切聲過大,麥克風收音孔可朝內安裝。

Responsive image

1 3. 前後鏡頭 1 參考安裝位置

Card image cap

確認前、後鏡頭位置時,請使用手機MiVue Pro App的「即時影像」功能、點開右下方「田」字校準線確認位置後(支架可上下調整,鏡頭可360旋轉),再撕除3M膠將鏡頭黏貼於車身。
*為避免黏性減弱導致鏡頭掉落,請勿重覆黏貼、拔除3M膠。

Card image cap

鏡頭應避免安裝在容易震動的位置,影片較不容易有果凍效應(畫面波動或電線桿彎曲),畫質越清晰。

Card image cap

鏡頭必須連接訊號延長線使用,收納多餘的訊號線時,請勿彎折。

Card image cap

機車是左右對稱設計,應盡可能將鏡頭安裝在金屬、或是結構堅硬的中心骨幹處,降低共震效應,可避免因騎乘時晃動而影響畫質。

Card image cap

安裝前用手按壓機車外殼,避免安裝在軟且有彈性的構造上降低共震。

Card image cap

安裝前應考量油壓(前叉處)的行程長度,以避免行車時急煞車、或遇到道路大坑時,避震器因伸縮擠壓到鏡頭。

Card image cap

鏡頭底座應盡量旋緊,並與安裝支架或車殼貼合。

各機車款安裝位置建議

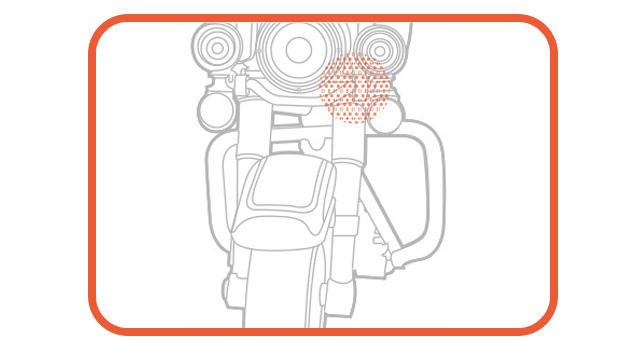

美式街車 (本範例車款Harley-FLHRC)

前鏡頭建議安裝於金屬骨幹處、後鏡頭則盡量貼合車身。
Responsive image

A.

Generic placeholder image

B.

Generic placeholder image

日系/歐系街車 (本範例車款DUCATI-S4RS)

前鏡頭建議安裝於金屬骨幹處、後鏡頭可安裝於車後平台上。
Responsive image

A.

Generic placeholder image

B.

Generic placeholder image

日系跑車 (本範例車款HONDA CBR-1000RR)

前鏡頭安裝於靠近油壓叉旁,而非中間位置、後鏡頭可安裝於車後平台上。
Responsive image

A.

Generic placeholder image

B.

Generic placeholder image

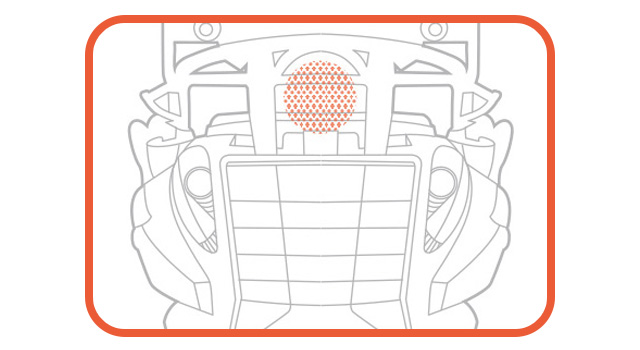

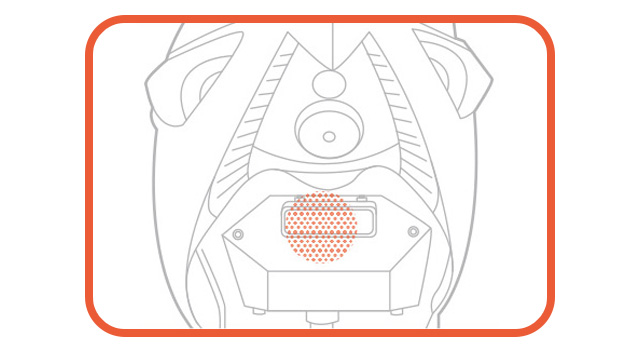

大綿羊 (本範例車款SYM-RV270)

前鏡頭安裝於靠近油壓叉旁,而非中間位置、後鏡頭可安裝於車後平台上。
Responsive image

A.

Generic placeholder image

B.

Generic placeholder image

小綿羊 (本範例車款SUZUKI-NEX)

前鏡頭安裝於龍頭平台上、後鏡頭可安裝於車後平台上。
Responsive image

A.

Generic placeholder image

B.

Generic placeholder image
